Pöörlevad amortisaatorid

Toyou on juhtiv tootjapöörlev siiberja meil on 18-aastane tootmiskogemus. Meil ​​on oma hallitustöökoda, süstimise töökoda, tootmistöökoda ja katseseadmed. Meil on kvalifitseeritud ja kogenud tehnoloogiameeskond.

Kogu tootmisprotsess alates tooraine ostmisest, osade valmistamisest, montaažist, projekteerimisest, testimisest ja tehasesaadetistest on rangelt kooskõlas tootmistehnoloogia tipptasemel ja kvaliteedijärelevalvega. Meil on ISO9001 kvaliteedi- ja ISO14001 keskkonnajuhtimissüsteemi sertifikaat ning kõik toorained vastavad ROSH standarditele, toote 100-protsendiline kontroll ja katsetamine tootmisprotsessis ning enne ladustamist on meie ettevõttel mitmesuguseid testimisseadmeid.

Meie siibrid on kasutusel peamiselt kodumasinates, sanitaartehnikas, mööblis, autosalongis, tööstusseadmetes, kontoriseadmetes.

Suuremad kliendid, sealhulgas LG, Samsung, Siemens, Whirlpool, Midea, Haier, Rongshida, Sanyo, Meiling, Kohler, HCG, TOTO, Galanz, Oranz jne.

Meie siiber on müüdud kümnetesse riikidesse.

Pöördsiibrite tüübid

Meil on siibrid, ketassiibrid, hammasrataste siibrid ja siibrid.

Käigu summutid

(Suur pöördemoment)

● Pöörlemissiibritel on suure jõudlusega rootorid, mille pöörlevas korpuses on hammasrattad 360 kraadi.

● Pöördemomendi vahemik: 1 N.cm-25 N.cm.

Tünni amortisaatorid

(mini)

● Mini Barrel Rotary siibrid paigaldatakse pöörlevasse võlli ühesuunalise liikumisega maksimaalselt 360 kraadi avanemisnurgaga.

● Pöördemomendi vahemik: 5N.CM-20N.CM

Laba pöörlevad amortisaatorid

● Laba pöörlemissiibrid paigaldatakse fikseeritud klappidele, katetele või kaantele, mille maksimaalne avanemisnurk ei ole suurem kui 110 kraadi, ainulaadse suuna summutusega.

● Pöördemomendi vahemik 1N·M-4N·M

Käigu summutid

(Väike pöördemoment)

● Pöörlemissiibritel on suure jõudlusega rootorid, mille pöörlevas korpuses on hammasrattad 360 kraadi.

● Pöördemomendi vahemik: 0.15N.cm kuni 1.5N.cm.

Ketta pöörlev siiber

(Ühesuunaline summutus)

● Circle Axile, suure pöördemomendiga diskretoorsed amortisaatorid 360-kraadise pöördega, kuid ainult ühes suunas (vasakule või paremale)

● Läbimõõdu vahemik: 47 mm-70mm, kõrgusvahemik alates 11,2 mm-13 mm

● Pöördemoment alates 3N.m-13Nm

Ketta pöörlev siiber

(mõlema suuna summutus)

● Square Axile, suure pöördemomendiga 360-kraadise pöördega siibrid, millel on mõlemas suunas summutusmoment, olenemata sellest, kas see liigub vasakule või paremale.

● Läbimõõdu vahemik: 47 mm-70mm, kõrgusvahemik alates 11,2 mm-13 mm

● Pöördemoment alates 3N.m-9Nm

Plastikust siiber

● Plastikust labaklapi avatud maksimaalne nurk: 110 kraadi

● Unikaalne suuna summutus

● Pöördemomendi vahemik: 1N. m-3NM

Roostevabast terasest labaklapp TRD-S2

● Roostevabast terasest labaklapi avatud maksimaalne nurk: 110 kraadi

● Unikaalne suuna summutus

● Kasutusnäited: pealtlaetava pesumasina kaaned.

● Pöördemomendi vahemik: 1N. m-3N.m

Pehme sulguv pöörleva siibri hing

● Kasutatakse tualettruumi istmetes või kattes pehmeks sulgemiseks või pehmeks avamiseks.

● 110-kraadine avanemisnurk ainulaadse suunaga summutusmomendiga.

● Pöördemomendi vahemik 1N·M-4N·M

Rotary Damper Hiinast

1. OHUTU:

Kaitske õrnaid tooteid ja pikendage oma toodete eluiga, aidates ära hoida kaane ja juurdepääsupaneeli sulgemiskahjustusi.

2. VAIK:

Saavutage suurepärane mürasummutus, mille tulemuseks on see kvaliteet.

3. STABIILNE:

Rohkem kui 50,{1}} tsüklit usaldusväärse kvaliteedi abil Toimige stabiilselt.

4. SILE:

Võimaldage toodetel sujuva ja elegantse mehaanilise liikumisega töötada.

5. Kvaliteedi garantii:

ISO9001:2008

ROHS direktiiv

Pöördsiibrite rakendused

Rotary siibrid saab kasutada kodutehnikas, autos, kontoris, ka mööblis, sealhulgas kodu-, kontori- ja avalikus mööblis. Tõepoolest, näete mitmeotstarbelisi rakendusi, mida me siin tutvustame.

Pöörleva liikumise summuti laialdase kasutamise tõttu peame arvestama selle pöörlemissuuna, pöördemomendi, pöördemomendi nurga jne osas.

Pöördsiibritel on palju rakendusi.Mõned pöördsiibrirakendused ootavad endiselt mehaanikainseneride töötajaid edasiseks arendamiseks. Palun konsulteerige meiega, et teada saada, kus kavatsete meie esemeid kasutada, et leida teile sobivad osad.

Meil on ühesuunalised pöörlevad siibrid, kahesuunalised pöörlevad siibrid. Lisaks on pöörleva siibri pöördemomendi ja pöördemomendi nurga erinevuse tõttu erinevate esemete valimisel parem meiega nõu pidada. Teile sobiva kauba valimiseks pidage nõu meie müügiga. Samuti saame teha OEM-tooteid teie CAD-joonisteks või -kujunduseks vastavalt teie soovile.

Teile: teie professionaalne pöördsiibrite tootja

1.High Superior Production

● Toyou Industry on umbes 10 aastat olnud Jaapani turul pöörlevate siibrite tootja originaalseadmete valmistaja.

● Kogu meie tootmisprotsess ja kvaliteet järgivad rangelt Jaapani standardit.

● Stabiilsed tootmisliinid.

2. kvaliteetse tooraine taotlus

● Kogu meie Toyou tööstuse tooraine on imporditud Jaapanist.

● Kogu tooraine on 100 protsenti kontrollitud ja kvaliteedikontrolli aruannet säilitatakse vähemalt 5 aastat.

● Võtame kasutusele Jaapani silikoonõli, mis muudab meie pöörleva siibri töö tõhusamaks.

3. Range kvaliteedinõue

● Kokkuvõtlik katseseade

● Meie kvaliteet testimiseks

● Pöördemomendi test ja elutsükli test

Enne tarnimist kontrollitakse siibrite pöördemomendi 100 protsenti.

Eluring

Elukatse tulemus on rohkem kui 50,000 korda

Testi kogus: olelusringi testimiseks valitakse 3 tk näidiseid 100,000 masstoodangu kaubast.

4. Suurepärane teadus- ja arendustegevuse võime

Meil on umbes 5 liiget teadus- ja arendusinseneridest, kes töötavad uute toodete arendamisel.

Üldiselt on meil uued patendid ja

Klientide näidiseid või AUTOCADi mudeli disaini kontrollitakse meie teadus- ja arendusmeeskonna liikmete kaudu.

5. Meie toote kvaliteet

Meie tooted võivad olla ideaalselt ühilduvad, asendades need kuulsad pöördsiibri kaubamärgid, nagu ace, Fujilex, ITW ja Nifco.

Rotary Damper: kasulik juhend importijatele

Mis on summutamine?

Summutamine on mis tahes mõju, kas tahtlikult loodud või süsteemile omane, mis kipub vähendama võnkumiste amplituudi.

Mis on pöörlev siiber?

Pöörlev siiber, mida nimetatakse ka pöörlevaks viskoosseks siiberiks, on omamoodi väike väike tükk hooldusvabast aegluubis juhitavast mehaanilisest komponendist. Pöörlevaid amortisaatoreid kasutatakse aegluubis juhtimiseks pöörleva liikumise ja lineaarse liikumise korral.

Mis on pöördemoment?

Pöördemoment on defineeritud kui füüsiline protsess, mille käigus kontrollitakse süsteemi liikumist liikumise tekitamise teel. Näiteks pöördsiiber võib tekitada sellise summutusmomendi. Kui kasutate pöörlevat siibrit, pöörake tähelepanu selle maksimaalsele summutusmomendile, mis tähendab selle maksimaalset pöördejõudu, mis võib põhjustada pöörlemist.

Mis on pöörleva siibri suund?

Summutuse suund on üks olulisi olulisi tegureid, kui pöördsiibrit paigaldatakse lõpptoodetesse või seadmesse.

Üldiselt on pöörlevatel siibritel kaks summutussuunda - ühesuunaline summutus (kui siiber töötab kas vasakule või paremale, tekib pöördemoment) ja kahesuunaline summutus (siibri pöördemoment tekib mõlemas olukorras, mõlemad pöörlevad vasakule või paremale. .)

● Labasimbreid kasutatakse fikseeritud telgedena lõpptoodetes või seadmetes, mille maksimaalne pöörlemissummutusnurk on 110 kraadi nii ühepoolse kui ka kahepoolse summutussuunaga. Summutuse suund sõltub kliendi soovist ja eseme kujundusest.

● 360-kraadise pöörlemissummutuse tekitamiseks kasutatakse täiendaval teljel ketasamortisaatoreid. Kaks summutussuunda, ühesuunaline summutus või kahesuunaline summutus.

● Hammassiibrid on 360 kraadi pöörlemist summutavad. Võimalik on pakkuda kahesuunalist suunda - ühesuunaline suund (kas vasak- või parempoolne summutus) või mõlemasuunaline summutus (nii paremale kui ka vasakule pöörates, on sama summutusmomendi jõudlus)

● Tünn Rotary siibrid paigaldatakse pöörlevasse võlli ühesuunalise liikumisega (kas vasak- või parempoolse summutussuunaga) maksimaalselt 360-kraadise pöördenurgaga.

Mis on pöördsiibri peamised eesmärgid?

Pöörlevate viskoossete amortisaatorite peamised eesmärgid on

♦ Muutke lõpptoote liikuv osa aeglaseks ja sujuvaks liikumiseks.

♦ Lõpptoote või seadme eluea pikendamiseks tehke väiksem mõju.

♦ Vähendage löögi põhjustatud müra sujuva aeglase liikumise abil.

Mis on pöördsiibrite rakendused?

Pöördsiibrid on laialdaselt kasutatavad paljudes erinevates tööstusharudes ja toodetes. Pöördsiibrit saab kasutada mööblitööstuses, koduelektriliste kodumajapidamiste tööstuses, autotööstuses ja igapäevases seadmetööstuses ning kontoriseadmete tööstuses jne.

Mööblitööstuses kasutatakse pöördsiibreid laialdaselt avalikes kinosaalides ja staadiumikohtades, haiglavoodites, kappides ja kappides jne.

Koduste elektriliste kodumasinate jaoks kasutatakse pöördsiibreid laialdaselt külmikus, pesumasinas, kohvimasinas ja kodupliidis jne.

Autode jaoks kasutatakse pöörlevaid amortisaatoreid laialdaselt autode interjööris, nagu näiteks automaatne päikesekuur, sõiduki lauaplaat, auto mobiilne käetugi, kaasaskantav navigaator jne.

Kontoriseadmete jaoks näeme printeri kaanes või kaanes kasutatavat pöörlevat siibrit jne.

Kuidas pöörlev viskoosne armatuurlaud töötab?

Pöördsiiber ei saa töötada automaatselt ilma väliste jõududeta (sh gravitatsioon või muu dünaamika). Kui pöörlev siiber töötab välise jõuga, tekib hõõrdumine (takistus) sisemisest tihendatud vedelikust (viskoosne õli) ja pöörleva siibri sisemisest mehaanilisest struktuurist. Pöördemomendi suurus (hõõrdejõud) sõltub peamiselt määrde viskoossusest ja õli kokkupuuteruumist.

Lisaks võetakse pöördemomendi suurust arvesse ka temperatuur ja pöörlemiskiirus. Mida kõrgem on temperatuur, seda suurem pöördemoment tekib. Mida suurem on pöörlemiskiirus, seda suurem on pöördemoment.

Millist vedelikku kasutatakse pöörlevas siibris?

Pöördsiibri sees kasutatakse viskoosset hüdraulilist õli. Erinevate pöördemomendi nõuete ja erineva siibritüübi konstruktsiooni korral kasutavad siibritootjad summutus- või määrdeefekti saavutamiseks erinevat hüdraulilise viskoossusega õli koostisainet. Hüdraulilise viskoosse õli viskoossus on pöördemomendi suuruse määramisel kriitiline tegur.

Viskoossuse stabiilsust mõjutavad ka väliskeskkonna temperatuur ja niiskus. Stabiilse viskoossuse tagamiseks on kvaliteetne silikoonõli parem valik amortiseeriva viskoosse määrde jaoks. Silikoonõli võib säilitada suhteliselt stabiilse viskoossuse. (Meie ettevõtte silikoonõli võib töötada temperatuuril -20 kraadi -60 kraadi (vastavalt testimisele).)

Millised on pöörlevate amortisaatorite tüübid?

Pöördliikumise siibri konstruktsioonist on 4 peamist pöörlevat siibrit - labaga siibrid, ketassiibrid, hammasratta amortisaatorid ja siibrid.

Käigu summutid

Tünni amortisaatorid

Laba pöörlevad amortisaatorid

Ketta pöörlev siiber

Kuidas arvutada pöördsiibri pöördemomenti?

Üks kriitilisi tegureid pöördsiibri valimisel on selle pöördemomendi väärtus. Kuidas siis pöördsiibri pöördemomenti arvutada?

1.Kui pöörlemisvõll ja siibri telg on otse ühendatud, saab ligikaudse pöördemomendi arvutada järgmise võrrandi alusel, kui kaane suurus ja kaal on teada.

T (pöördemoment) =L/2x9,8xM (NM)

L: kaane mõõde (m)

M: kaane kaal (kg)

Toote kohta märgitud pöördemoment (vt üksikute toodete lehekülgi) on maksimaalne pöördemoment, millega määratud osa võib kokku puutuda

enne kui summutusjõud annab järele ja seega on summutus ületatud.

2. Kui siibri pöörlemisvõll ja kaane pöörlev võll on ühendatud hoova või käiguga, muudetakse pöördemomendi tulemusi vastavalt kangi ülekandearvule või ülekandearvule.

Kui ülekandearv on 1:n, on vaja siibri pöördemomenti, mis on n-kordne tavalisest siibri pöördemomendist.

Mis on teie amortisaatori pöördemomendi vahemik?

Pöördsiibrid saab paigaldada piiratud ruumi vastava pöördemomendi nõudega. Pöördemomendi vahemik 0.15N.cm - 14 Nm

♦ Tiibassiibri eseme suurus alates Ø6mmx30mm-Ø23mmx49mm erineva struktuuriga. Pöördemomendi vahemik 1N·M-4N·M.

♦ Ketta summuti suurus alates ketta läbimõõdust 47 mm- ketta läbimõõt 70 mm, kõrgus alates 10,3 mm-11,3 mm, pöördemomendi vahemik: 1 N.m-14 Nm

♦ Suur käigu summuti -

TRD-C2 ja TRD-D2 kuuluvad suurte hammasrataste amortisaatorite hulka.

TRD-C2 eseme suurus välisläbimõõdust (kaasa arvatud fikseeritud asend) 27,5 mm x 14 mm

TRD-D2 eseme suurus välisläbimõõdust (kaasa arvatud fikseeritud asend) Ø50mmx19mm

Pöördemomendi vahemik: 1 N.cm-25 N.cm.

♦ Väike käigusiiber

Pöördemomendi vahemik 0.15N.cm - 1.5N.cm.

♦ Tünni siibri suurus umbes Ø12 mm x 12,5 mm – Ø30 x 28,3 mm. Kauba suurus erineb selle disainist, pöördemomendi nõudest ja summutussuunast. Pöördemomendi vahemik alates 5N.CM-20N.CM

Kuidas teha pöördsiibrit?

Pöörlevad siibrid on väikese suurusega ja kokkuvõtliku disainiga. Kui väikesed vead võivad põhjustada komponentide raiskamist. Kogu protsess algab tooraine valikust, vormimisest, kokkupanemisest, siibri katte tihendamisest jne. Kogu protsessi vältel on pöördemomendi ja elutsükli testimine oluline.

♦ Tooraine valik

Tooraine koosneb rootorist, põhikorpusest ja sisemisest suletud viskoossest õlist.

Mida kõvem ja vastupidavam on pöördsiibri kest, seda pikem on pöörleva siibri enda eluiga, et pikendada lõpptoote elutsüklit. Kui seda kasutatakse koos originaalse kvaliteetse toorainega, on loomulikult kõvadus ja vastupidavus. Pealegi võib erinevatel visuaalõlidel olla siibri jõudlusest erinev jõudlus. Kasutame tippkvaliteediga silkoonõli, mis töötab hästi -20 kraadi -60 kraadi töökeskkonnas.

♦ Vormimine

Järgige rangelt CAD-joonist. Professionaalne disainimeeskond, kes teeb väliskesta ja korraldab sisemise ribi jne.

♦ Kokkupanek

Pöördsiiber täidetakse viskoosse õliga ja monteeritakse selle sisemine ribi koos kummist tihendirõngaga siibri põhikorpusesse.

♦ Katte tihendamine

Masinstantsimine või kaane keevitamine, et parandada pöörlevate siibrite tihedat tihendamist.

Mis tähtsus on RoHS direktiivi sertifikaadi olemasolul?

RoHS (Ohtlike ainete vähendamine) on EL-i poolt loodud õigusakt, mille eesmärk on vähendada ohtlike ainete kahjulikku mõju inimestele ja keskkonnale. See tähendab sisenemist Euroopa turule.

Toyou tööstus on saanud RoHS-i direktiivi sertifikaadi, mis tähendab, et Toyou kasutab meie pöörlevates siibrites materjali taaskasutamise asemel kvaliteetset.

Meil on CE-sertifikaadid, ISO 9001 ja ISO/TS 16949. ISO/TS 16949 kasutatakse autotööstuses, mis võib samuti näidata, et oleme tõesti rangelt kvaliteedikontrolliga.

Millised on teie pöördsiibrite testid?

Kõik meie pöörlevad siibrid on masstootmisel 100-protsendilise pöördemomendi testimisega ja me võtame elutsükli testimiseks iga partii koguse kohta 3 proove 100 000 tk.

Mis on teie pöörleva siibri kvaliteet?

♦ Kõik Toyou Industry siibrid võivad töötada vähemalt 50 000 tsükliaega, olenevalt erinevatest rakendustest ja erinevatest siibrielementidest. Mõned võivad isegi läbida oodatust rohkem tsükliaegu.

♦ Toyou Industry on olnud Jaapani turul pöörlevate siibrite tootja originaalseadmete valmistaja.

♦ Kõik meie tooted järgivad rangelt Jaapani pöördsiibri kvaliteeti.

Meie pöörlev siiber võib mõõtmete ja kvaliteedi osas olla täielikult ühilduv ace, Fujilexi, ITW, Nifco jne.

Meie klientideks on LG, Samsung, Siemens, Whirlpool, Midea, Haier, Rongshida, Sanyo, Meiling, Kohler, HCG, TOTO, Galanz, Oranz jne. Tooteid müüakse enam kui 10 riigis, sealhulgas USA-s ja Euroopa riigis.

Toyou pöörlevad siibrid vs muud pöörlevad siibrid

1. Katte keevitamise erinevused

Toyou TRD-N seeria

Pöördsiibri TRD-N tihendatud kate on tihedam ja sile. Kaante tihendamiseks kasutatakse professionaalseid keevitusseadmeid, mis tagavad tihenduskatte tiheduse ja sujuvuse koos täpse sisemise õõnsuse ja stabiilse pöördemomendi seadistusega.

Muud pöördsiibrid Hiinas

Teiste pöördsiibrite tihedus ja sujuvus ei ole nii hea. Katte ebakindel keevitustäpsus põhjustab sisemise õõnsuse täpsuse ebatäpsust ja valmistoote ebaühtlust, mis mõjutab otseselt pöördemomendi algseadistust.

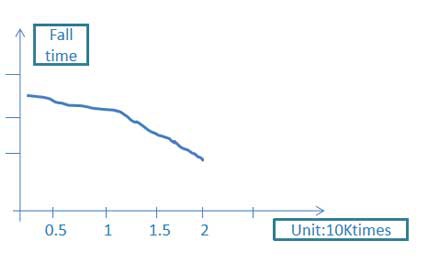

2. Aeglase kukkumise efekti kontrast

Hüdrauliline summuti mõju ei kajastu täielikult, tugineda summutusõli viskoossus ülikõrge takistus ei suuda täita nõuet katteplaat aeglane ja üsna lähedal.

3. Väikese nurga all oleva katte vabastamise summutusefekti kontrastsus

4. Vormi mõõtme täpsem

Tänu ribide olemasolule koore siseõõnes on siseringi ellips põhjustatud erinevast kokkutõmbumisest korpuse ümbermõõdu läbimõõdu suunas vormimisprotsessi ajal. Hea lahendus plastiliseks kokkutõmbumiseks on aluseks esialgsele tagamisele. amortisaatori pöördemomendi stabiilne väljund.

Meie amortisaatoritel on täpsemad vormimismõõtmed, et tagada pehmendusvõime madalate nurkade korral.

5. Stabiilne summutusefekt

6. Tööelu

Toyou Rotary Siiber

Tööea test on üle 100,000 korra, tagamaks, et tavaline tööiga on üle 50,000 korra.

Muu Rotary Damper

Kasutusiga on tavaliselt alla 20,000 korra ja jõudlus on hilisemas etapis tõsiselt nõrgenenud

7. Tooraine erinevus

8. Piirake kvaliteedinõudeid

100 protsenti sissetuleku materjali kontroll. kõiki testitulemusi säilitatakse kauem kui 5 aastat.

100-protsendiline pöördemomendi test enne tarnimist

Kuidas te näidiseid pakute?

Üldiselt pakume äriklientidele 1-3 tk näidist tasuta. Rahvusvahelise kulleri kulud maksavad kliendid ise. Kui teil ei ole rahvusvahelise kulleri kontot, tasuge meile rahvusvahelise kulleri kulu ja me korraldame teile näidised pärast makse laekumist 7 tööpäeva jooksul.

Millist makseviisi aktsepteerite?

Üldiselt aktsepteerime makseid West Unioni, Paypali ja T/T kaudu.

Kui kaua võin pöördsiibreid laos hoida?

Pöörlemissiibrid on riistvarakomponendid. Sukavarude jaoks on kõige kriitilisemad osad silikoonõli. Lisaks on silikoonõli ümbrisesse suletud, nii et siibrit saab hoida vähemalt 5 aastat.

Kui kaua teie tarneaeg masstellimuse määramisel on?

Üldiselt on masstootmise jaoks aega umbes 2-4 nädalat. Veenduge, et tellimuse teave on täielik, meie tehas proovib kaupade viimistlemiseks võimalikult kiiresti.
