Pehmelt sulguv pöörlev siiber meditsiinivoodile
Meditsiiniline voodi peab sageli üles ja alla tõstma.
Kuidas muuta see ohutuks ja langetada aeglaselt.
Meie siiber võib selles olukorras töötada.
 pöörlev siiber |  meditsiinivoodi pöörlev siiber |  pöörlev siiber meditsiinivoodile |

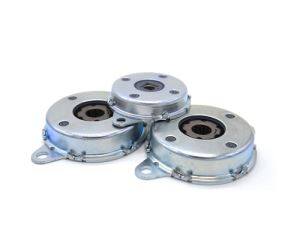

TRD-57Pehme sulguv raskeveoajam
 | Mudel | Max pöördemoment | suunas |
TRD-57A-303 | 3.0±0.3N·m | Mõlemat pidi | |
TRD-57A-403 | 4.0±0.5 N·m | Mõlemat pidi | |
TRD-57A-503 | 5.0±0.5 N·m | Mõlemat pidi | |
TRD-57A-603 | 6.0±0.5 N·m | Mõlemat pidi | |
TRD-57A-703 | 7.0±0.5 N·m | Mõlemat pidi | |
TRD-57A-803 | 8.0±0.5 N·m | Mõlemat pidi |
Funktsioonid:
100-protsendiline jõudluse test
Keskkonna test
Õli lekke test
Lifecycle test>50 000 korda
ISO9001:2008
ROHS direktiiv
Max pöörlemiskiirus 50 pööret minutis
Max tsükli kiirus 12 tsüklit/min
Töötemperatuur – 10-50 kraadi
Kaal TRD-57A: 75 g, TRD-57A: 94 g
Peamise korpuse materjal raud (SPFC)
Õlitüüp Silikoonõli
Suurus
Kuidas siibrit kasutada
1. Amortisaatorid võivad tekitada pöördemomenti mõlemas suunas, päripäeva või vastupäeva.
2. Veenduge, et siibri külge kinnitatud võllil on laager, kuna siibril endal seda pole.
3. TRD-57A võlli loomisel järgige allolevaid soovitatud mõõtmeid. Soovitatud võlli mõõtmete mittekasutamine võib põhjustada võlli väljalibisemist.
Võlli välismõõtmed | ø10 0–0.03 |
Pinna kõvadus | HRC55 või kõrgem |
Karastussügavus | 0,5 mm või rohkem |
Pinna karedus | 1.{1}}Z või madalam |
Faas ots (Siibri sisestamise pool |
|
4. Võlli sisestamiseks TRD-57A-sse sisestage võll, keerates seda ühesuunalise siduri tühikäigu suunas. (Ärge suruge võlli tavalisest suunast sisse. See võib kahjustada ühesuunalist sidurit.)
5. TRD-57A kasutamisel veenduge, et siibri võlli avasse on sisestatud määratud nurkmõõtmetega võll. Kõikuv võll ja siibri võll ei pruugi võimaldada kaanel sulgemisel korralikult aeglustada. Soovitatavaid võlli mõõtmeid siibri jaoks vaadake parempoolsetelt skeemidelt.
Amortisaatori omadused
1. Kiirusomadused
Ketassiibri pöördemoment varieerub sõltuvalt pöörlemiskiirusest. Üldiselt, nagu on näidatud parempoolsel graafikul, pöördemoment suureneb pöörlemiskiiruse kasvades ja pöördemoment väheneb pöörlemiskiiruse vähenedes. Pöördemoment 20 p/min juures on näidatud selles kataloogis. Sees
kaane sulgemisel on pöörlemiskiirus aeglane, kui kaas hakkab sulguma, mille tulemuseks on pöördemoment, mis on väiksem kui nimimoment.
2. Temperatuuri omadused
Klapi pöördemoment (selles kataloogis nimimoment) varieerub olenevalt ümbritsevast temperatuurist. Temperatuuri tõustes pöördemoment väheneb ja temperatuuri langedes pöördemoment suureneb. Seda seetõttu, et siibri sees oleva silikoonõli viskoossus varieerub sõltuvalt temperatuurist. Parempoolne graafik illustreerib temperatuurinäitajaid.
