Väikesed miniatuursed pöörlevad barrelõliga liikumissummutid
Mis on tünnisiiber?
Tünnsiiber on kompaktne tüüppöörlev siiberväikese silindri- või tünnikujulise korpusega. See on mõeldud väikeste mehaaniliste süsteemide jaoks, kus paigaldusruum on piiratud.
Selle miniatuurne suurus muudab selle sobilikuks rakendustele, mis nõuavad miniatuurset pöörlevat siibrit, mini-pöördsiibrit või väikest pöörlevat siibrit, et tagada sujuv ja kontrollitud pöörlev liikumine.

Tünnsiibrite põhiomadused
Kompaktne suurus ja lihtne paigaldus
Kompaktne korpus nõuab vähe paigaldusruumi, mistõttu siibrid sobivad väikeste toodete ja piiratud ruumiga mehaaniliste süsteemide jaoks.
Erinevad pöördemomendi valikud
Tünnsiibrid on saadaval erinevates summutusmomendi vahemikes, et need vastaksid erinevatele koormustele ja liikumisnõuetele. Valitud mudelid on saadaval ka reguleeritava pöördemomendiga.
Erinevad summutussuunad
Olenevalt mudelist võivad siibrid summutada ühes suunas või mõlemas pöörlemissuunas, et sobida erinevate mehhanismide konstruktsioonidega.
Millal peaksite valima tünnisiibri?
Tünnisiiber on eriti sobiv, kui teie rakendus:
on piiratud paigaldusruumiga ja nõuab kompaktset siibrit;
kasutab suhteliselt väikest liikuvat osa madala kuni mõõduka summutusmomendi nõudega;
nõuab löögi või müra vähendamiseks sujuvat ja kontrollitud pöörlevat liikumist.
Nende rakenduste jaoks tagab silindri siiber praktilise tasakaalu kompaktse suuruse, kontrollitud liikumise ja lihtsa paigaldamise vahel.
Tüüpilised rakendused
Tünnsiibreid kasutatakse peamiselt kompaktsetesautode sise- ja välisviimistlusmehhanismid, näiteks:
- auto katuse käepidemed;
- kindalaekad;
- keskkonsooli sektsioonid ja katted;
- topsihoidjad;
- väikesed panipaigad;
- väikesed kaaned ja kaaned;
Nende kompaktne suurus muudab need eriti sobivaks automehhanismide jaoks, kus paigaldusruum on piiratud ja kus on vaja sujuvat, kontrollitud liikumist.


Kuidas valida tünnisiibrit
Et aidata meil soovitada sobivat siibrit, esitage kogu saadaolev teave järgmise kohta:
- paigalduse suurus;
- vajalik pöördemoment;
- pöördenurk;
- summutamise suund;
- rakendus ja liikuv osa.
Joonis, foto või põhimõõtmed võivad samuti aidata meil sobivat mudelit soovitada.
Tünnisiibri mudeli valimise juhend
Sobiva siibri mudeli leidmiseks võrrelge kere suurust, summutusmomenti ja suunda. Üksikasjalike tehniliste andmete ja mõõtmete vaatamiseks klõpsake mudeli numbril.
TRD-B seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm)/suund | Töönurk |
| Ø13 × 16 | TRD-BA | 2 × 1.5 | Ø4,2 mm | 15 ,20 / Kahesuunaline | 155 kraadi |
| TRD-BB | 2 × 1.5 | Ø4,2 mm | 15 ,20 / Kahesuunaline | 110 kraadi | |
| TRD-BF | 2 × 1.5 | Ø4,2 mm | 15 ,20 /Kahesuunaline | 110 kraadi |
TRD-C seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm) | Suund |
| Ø13 × 18 | TRD-CTA1 | 2 × 1.5 | Ø4,6 / Ø4,2 mm | 5–11 | Kahesuunaline |
| TRD-CTA7 | 2 × 2.5 | Ø4,6 / Ø4,2 mm | 5–11 | Kahesuunaline | |
| Ø13 × 27 | TRD-CTG1-01 | 2 × 2.5 | Ø5,1 / Ø4,1 mm | 50–100 | Ühesuunaline |
TRD-D seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm) | Suund |
| Ø30 × 28.3 | TRD-DD | — | 6-sagaraline profiil / Kuusnurk 5,20 mm | 57.5 / 85 / 110 / 130 | Ühesuunaline |
TRD-F seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm) | Suund |
| Ø13 × 16 | TRD-FA | FA1: 2 × 1,5 | Ø4,2 mm | 5 / 6 / 8 / 10 / 11 | Kahesuunaline |
| FA2: 1 × 1 | Ø4,2 mm | ||||
| FA7: 2,5 × 2 | Ø4,2 mm | ||||
| Ø12 × 14 | TRD-FB | 1.3 × 1.7 | Ø4,2 mm | 3.4 / 5 / 6.2 | Kahesuunaline |
| Ø13 × 14 | TRD-FC | 1 × 2.5 | Ø4,2 mm | 5 / 9 | Kahesuunaline |
| Ø13 × 16 | TRD-FE | 2 × 1.5 | Ø4,6 / Ø4,2 mm | 5 / 6 / 8 / 10 / 11 | Kahesuunaline |
| Ø11.8 × 12.5 | TRD-FG | 1.7 × 1.5 | Ø4,2 mm | 5 | Kahesuunaline |
TRD-G seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm) | Suund |
| Ø17 × 30.5 | TRD-GA | GA1: 2,55 × 2,6 | — | 70 / 90 | Ühesuunaline |
| GA3: 4,6 × 2,6 | — | Ühesuunaline |
TRD-T seeria
| Kere suurus (ØD × L), mm | Mudel | Välimised ribid (K × P), mm | Keskne auk | Pöördemoment (N·cm) | Suund |
| Ø7.2 × 12.5 | TRD-TA12 | Vaata joonist | Ø3,8 mm | 3.5 / 4.5 / 5.5 / 6.5 / 8.5 | Kahesuunaline |
| Ø12.7 × 12.5 | TRD-TF12 | Ø4,4 mm | 6 | ||
| Ø7.0 × 14.0 | TRD-TA14 | Ø4,2 mm | 5 / 6 / 7 / 8 / 10 | ||
| TRD-TB14 | Ø4,2 mm | 5 | |||
| TRD-TC14 | Ø4,2 mm | 5 | |||
| TRD-TD14 | Ø4,3 mm | 5 / 7.5 | |||
| TRD-TE14 | Ø3,1 mm | 5 | |||
| TRD-TF14 | Ø4,3 mm | 3.5 / 4.5 / 5.5 / 6.5 / 7.5 | |||
| TRD-TG14 | Ø4,3 mm | 3.5 / 4.5 / 5.5 / 6.5 / 7.5 | |||
| TRD-TH14 | Ø4,3 mm | 4.5 / 5.5 / 6.5 | |||
| Ø7.0 × 16.0 | TRD-T16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | ||
| TRD-T16B | Ø4,2 mm | 5 / 7.5 | |||
| TRD-T16C | Ø4,2 mm | 5 / 7.5 | |||
| TRD-TA16 | Ø4,2 mm | 5 / 6 | |||
| TRD-TB16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||

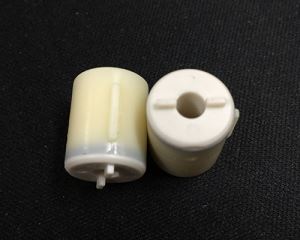

| TRD-TC16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||
| TRD-TD16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||
| TRD-TE16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 |
Tünnsiibrid on teatud tüüpi pöördsiibrid – uurige kõiki pöörlevaid siibreid →
-
Väike pöörlev siiber TRD{0}}TA121. Kahe{1}}suunaline summutusRohkem
2. Pöördemomendi vahemik: 4–13 N·cm
3. 360 kraadi töönurk -
Tünnisiiber TRD-TG14Alus: ABSRohkem
Rootor: POM
Sees: silikoonõli
Suur O{0}}rõngas: ränikumm
Väike O-rõngas: ränikumm -
Tünnisiiber TRD-TF14Alus: ABSRohkem
Rootor: POM
Sees: silikoonõli
Suur O{0}}rõngas: ränikumm
Väike O-rõngas: ränikumm -
Tünnisiiber TRD-TA14Alus: POMRohkem
Rootor: PA
Kaas: POM
Sees: silikoonõli
Suur O{0}}rõngas: ränikumm
Väike O-rõngas: ränikumm -
Tünnisiiber TRD-DD1.Suure aksiaalse siibri läbimõõt: 30 mmRohkem
2. Pöördemomendi vahemik: 60 N·cm kuni 130 N·cm
3. Ühesuunaline-summutamine -
Tünnisiiber TRD{0}}FE1. Pöördemomendi vahemik: 5 N·cm kuni 11 N·cmRohkem
2. Kohandatav pöördemoment
3. Kahesuunaline siiber -
Tünnisiiber TRD-GA1.Kõrge-pöördemomendi summutus: 70 N·cm / 90 N·cmRohkem
2.Maksimaalne pöördenurk: kuni 110 kraadi
3. Ühesuunaline-summutamine
4. Saadaval kohandatud pöördemoment -
Tünnisiiber TRD{0}}BB1. KahesuunalineRohkem
2. Pöörlemisnurk: 110 kraadi igas suunas
3. Pöördemoment: 15 / 20 / 30 N·cm
4. Läbimõõt: 13 mm
5. Saadaval kohandatud pöördemoment -
TRD-CTA7 pöördsiiber1. Kahesuunaline summutusRohkem
2. Pöördemomendi vahemik: 5–11 N·cm
3. 360 kraadi pööramine -
TRD-CTG1-01 pöörlev siiber1. Ühesuunaline-summutamineRohkem
2. Töönurk: 10–180 kraadi
3. Saadaval kohandatud pöördemoment -
TRD-CTD1 pöörlev siiberSummutusmoment: 5 / 6 / 8 / 10 N·cmRohkem
Töötemperatuur: -40 kraadi kuni +90 kraadi
Funktsioon: sujuv ja kontrollitud pöörlev liikumine -
TRD-TF12 väikese tünni siiber1. Kahe{1}}suunaline summutusRohkem
2. Pöördemoment: 6 N·cm
3. 360 kraadi töönurk
Tere tulemast ostma kvaliteetseid ja täpseid väikeseid miniatuurseid pöörleva tünniga õliliikumise amortisaatoreid firmalt Toyou Industry – üks juhtivaid selliseid tootjaid ja tarnijaid. Oleme spetsialiseerunud väikestele miniatuursetele pöörleva tünniga õli liikumissiibritele juba üle 15 aasta. ja pakume klientidele kõige konkurentsivõimelisemat hinda. Ära enam kõhkle.
