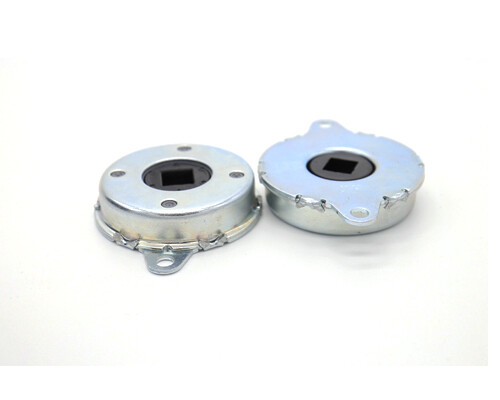

ACE suur ketassiiber TRD-57A-403 kahesuunaline siiber mõlemas suunas
Mudel | Max.pöördemoment | suunas |
TRD-57A-303 | 3.0±0.3N·m | Mõlemat pidi |
TRD-57A-403 | 4.0±0.5 N·m | Mõlemat pidi |
TRD-57A-503 | 5.0±0.5 N·m | Mõlemat pidi |
TRD-57A-603 | 6.0±0.5 N·m | Mõlemat pidi |
TRD-57A-703 | 7.0±0.5 N·m | Mõlemat pidi |
| Funktsioonid: 100-protsendiline jõudluse test Keskkonna test Õli lekke test Lifecycle test>50 000 korda ISO9001:2008 ROHS direktiiv | Max.pöörlemiskiirus 50rpm Max.tsükli kiirus 12 tsüklit/min Töötemperatuur – 10-50 kraadi Kaal TRD-57A: 75 g, TRD-57A: 94 g Peamise korpuse materjal raud (SPFC) Õlitüüp Silikoonõli |
Suurus
Kuidas siibrit kasutada
1.Amortisaatorid võivad tekitada pöördemomenti mõlemas suunas, päripäeva või vastupäeva.
2.Palun veenduge, et siibri külge kinnitatud võllil on laager, kuna siibril endal seda pole.
3. TRD-57A võlli loomisel järgige allolevaid soovitatud mõõtmeid. Soovitatud võlli mõõtmete mittekasutamine võib põhjustada võlli väljalibisemist.
| Võlli välismõõtmed | ø10 0–0.03 |
Pinna kõvadus | HRC55 või kõrgem |
Karastussügavus | 0,5 mm või rohkem |
Pinna karedus | 1.{1}}Z või madalam |
Faasitud ots (siibri sisestamise pool | |
4. Võlli sisestamiseks TRD-57A-sse sisestage võll, keerates seda ühesuunalise siduri tühikäigu suunas. (Ärge suruge võlli tavalisest suunast sisse. See võib kahjustada ühesuunalist sidurit.)
5. Kui kasutate TRD-57A, veenduge, et siibri võlli avasse on sisestatud määratud nurkmõõtmetega võll. Kõikuv võll ja siibri võll ei pruugi võimaldada kaanel sulgemisel korralikult aeglustada. Soovitatavaid võlli mõõtmeid siibri jaoks vaadake parempoolsetelt skeemidelt.
Amortisaatori omadused
1. Kiirusomadused
Ketassiibri pöördemoment varieerub sõltuvalt pöörlemiskiirusest. Üldiselt, nagu on näidatud parempoolsel graafikul, pöördemoment suureneb pöörlemiskiiruse kasvades ja pöördemoment väheneb pöörlemiskiiruse vähenedes. Pöördemoment 20 p/min juures on näidatud selles kataloogis. Sulguvas kaanes on pöörlemiskiirus aeglane, kui kaas hakkab sulguma, mille tulemuseks on pöördemoment, mis on väiksem kui nimimoment.
2. Temperatuuri omadused
Klapi pöördemoment (selles kataloogis nimimoment) varieerub olenevalt ümbritsevast temperatuurist. Temperatuuri tõustes pöördemoment väheneb ja temperatuuri langedes pöördemoment suureneb. Seda seetõttu, et siibri sees oleva silikoonõli viskoossus varieerub sõltuvalt temperatuurist. Parempoolne graafik illustreerib temperatuurinäitajaid.
