Drosselklapi spetsifikatsioon Toote nimetus: tagasipöördemomendi klapp, pagariühiku näidikupesa, klapp ekraani aluse klaasikaane jaoks, klapi kate TRD-N1 seeria klapp
Küsi pakkumist
Kirjeldus
Tehnilised parameetrid



Klapi spetsifikatsioon

Toote nimetus: tagasikäigu pöördemoment, pagariühiku ekraani statiivi klapp, klapp näidikualuse klaasikaane jaoks, klapi karp TRD-N1 seeria klapp

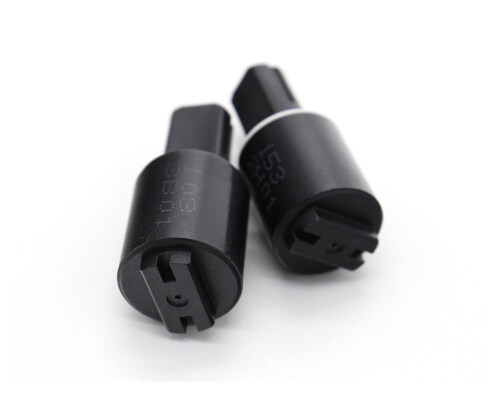

Toote mudel: TRD-N1-FL / R103


TRD-N1-FLR103 (4 j .jpg


1.Üldine

See spetsifikatsioon annab vastava mudelipõhise vedrustuse tehnilise nõude, katsemeetodi ja tootemudeli kirjelduse, mida kohaldatakse klapi tootmise ja katsetamise suhtes.


2.Testimisnõue ja katsemeetod

kirje

desctiption

Tehniline nõue

Testimis viis

※
2.1

Summutamise aeg

Sumbumisaeg: 12,5 ± 7,5 s

1) Testimismasin: testige spetsiaalseid tööriistu
2) meetod: T = 1N ・ m (10kgf ・ cm) teeb vastassuunalise positsiooni 0 et et lähtestamise korral (üks kord on ok)
a) tõmmake vastupäeva asendisse 120 ゚, mõõtke töönurk 100 kuni 20 kraadini
b) koormusmoment horisontaalasendis: 1N ・ m (10kgf ・ cm)
c) katse nurk: 100 ゚ 20 ゚
test temperarure: 23 ℃ ± 2 ℃

2.2

vastupidavus

1) töönurk rohkem kui 3 sekundit
2) ei leki, ei purunenud

1) vastupidavuse katse tingimus
a) testimismasin: testige spetsiaalseid tööriistu (tasuta)
b) katsemeetod: sulgege avatud nurk sulgemisnurgaga 100 ゚ ± 10 ゚
c) jõu sulgemine: pneumaatiline rõhk 30 ~ 50PSI
d) töönurk: 0 ゚ ← → 110 ゚
e) sagedus 10 korda minutis
f) katse temperatuur: 23 ± 2 ℃
g) kestvusaeg: 50 000 tsüklit
2) kriteeriumide hindamine pärast testi
a) töönurk: pärast katset asetage summuti toatemperatuuril 23 23 ± 2 24 rohkem kui 24 tundi , kontrollige seda punkti 2.1 kohaselt ja saavutage summutamisaeg
b) välimus: otsustage välimus

2.3

Töötemperatuuri vahemik

1) -5 ℃: 15 ± 9s
2) 50 ℃: 6 ± 4s

1) töötemperatuuri katse tingimus
a) summutuskoha temperatuur: -5 ℃ , 50 ℃
b) summutuskoha aeg:> 3 tundi
2) kriteeriumide hindamine pärast testi
asetage klapp igasse temperatuurini ja pannakse seejärel toatemperatuurini, katsetage seda punkti 2.1 kohaselt

2.4

Ladustamistemperatuur

1) summutamisaja muutumise kiirus esialgses etapis ± 30 %
2) ei leki, ei purunenud

1) säilitustemperatuuri katse tingimus
a) klapi hoiustamistemperatuur: -20 ℃ , 60 ℃
b) klapi hoiustamisaeg: 72 tundi
2) kriteeriumide hindamine pärast testi
a) sumbumisaeg, klapp asetatakse igasse temperatuurini ja seejärel asetatakse toatemperatuurini, kontrollige sumbumisaega vastavalt punktile 2.1
Välimus: hinnake klapi välimust.



2.5

Pöördemoment

<0.6n ・="" m="" (6kgf="" ・="">

1) pöörlemiskiirus: 1 p / min
2) katse nurk: 110 °
3) meetod: muutke klapi rootor pöörlevaks. Kontrollige selle pöördemomenti.

2.6

Maksimaalne töönurk

120 °

Garantii punkt 2.2 vastupidavusnurk

2.7

suurus

Vt joonist

2.8

kaal

10 g ± 1 g

2.9

pöörlemist

Valge kate vasakule, must kate paremale

3.Mudeli kirjeldus
Mudel: TRD-N18-FL / R103
TRD —Toyou pöörlev summut
N18 - selline;
FL103 / FR103 —modell;
Partii number
Tootmise partii number: 303
2D59
303 - summuti pöördemoment on 4N · m (40kgf · cm);
2 - aasta , 1 on 2011,2 on 2012 …….
D - kuu , A on jaanuar 、 B on veebruar …… ect;
59 - partii number , 01 on partii 1,02 on partii 2 ……. Kui rohkem kui 100 A on 100 , B on 110 ……. Näiteks 135 on see D5.
